docker可视化管理工具之shipyard

本文所使用的环境如下

操作系统版本：CentOS Linux release 7.7.1908 (Core)

Docker版本：Docker version 19.03.4

一、概述

Docker图形化（视图化）页面管理工具基本常用的有三种: DOCKER UI、Shipyard、Portainer。相对而言，Shipyard最强大，其次是Portainer，最后是Docker UI。Shipyard也是基于 Docker API 实现的容器可视化（web版）管理系统，支持container、images、engine、cluster等功能，它同样也可以简化对横跨多个主机的Docker容器集群进行管理。通过web用户界面，你可以大致浏览相关信息，比如你的容器在使用多少处理器和内存资源、在运行哪些容器，还可以检查所有集群上的事件日志等。可满足我们基本的容器部署需求。

关于docker UI的安装可以点击这里：docker可视化管理工具之dockerUi

二、Shipyard功能特性及概念

2.1、Shipyard功能

其功能特性主要包括：

①、支持节点动态集群，可扩展节点的规模（swarm、etcd方案）

②、支持镜像管理、容器管理、节点管理等功能

③、可视化的容器管理和监控管理

④、在线容console终端

2.2、Shipyard的几个概念

①、engine：一个shipyard管理的docker集群可以包含一个或多个engine（引擎），一个engine就是监听tcp端口的docker daemon。另外，shipyard可以对每个engine做资源限制，包括CPU和内存；因为TCP监听相比Unix socket方式会有一定的安全隐患，所以shipyard还支持通过SSL证书与docker后台进程安全通信。

什么是engine？

一般当人们说 “Docker”时，他们一般指的是Docker Engine，一个client-server 结构的应用，包含 Docker daemon（docker守护进程）、一个用来和 daemon 交互的REST API、一个命令行应用CLI。Docker Engine 在命令行中接收并解析、执行docker 命令，例如: docker run、docker ps等。

三、Shipyard所依赖的几个镜像

①、rethinkdb：在shipyard中充当数据库的角色（实际上它也就是一个数据库）。它是一个NoSQL数据库，用于存储shipyard系统的数据，比如账号、节点、容器等信息。

②、microbox/etcd：服务注册、发现系统。K/V存储系统，用于Swarm节点实现服务注册、发现。也支持consul、zookeeper。

③、shipyard/docker-proxy：docker API代理。连接本地/var/run/docker.sock代理，用于让Swarm Agent连接API管理。

④、swarm：swarm集群。官方管理Docker集群工具，使得多个engine为一个整体管理，对外提供Swarm manager API，用户就像操作单台Engine一样。

⑤、shipyard/shipyard：shipyard前端。容器Web管理系统，内部连接Swarm Manager管理容器和RethinkDB存储数据。

四、Shipyard部署

部署分为自动部署和手动部署，这里我们使用手动部署。

4.1、先提前下载好相关依赖镜像（这些镜像如果不提前下载，则在安装部署时会自动下载，不过要等待一段时间，所以最好提前下载，部署时就很快了）

docker pull rethinkdb

docker pull microbox/etcd

docker pull shipyard/docker-proxy

docker pull swarm

docker pull shipyard/shipyard

①、第一步安装Datastore帐号密码管理容器

docker run \
    -ti \    -d \
    --restart=always \
    --name shipyard-rethinkdb \
    rethinkdb

②、第二步安装集群发现Discovery服务

docker run \
    -ti \    -d \
    -p 4001:4001 \
    -p 7001:7001 \
    --restart=always \
    --name shipyard-discovery \
    microbox/etcd -name discovery

#映射的端口号为4001 其它组件连接4001进行服务注册

③、第三步安装docker-proxy协议代理

docker run \
    -ti \    -d \
    -p 2375:2375 \
    --hostname=$HOSTNAME \
    --restart=always \
    --name shipyard-proxy \
    -v /var/run/docker.sock:/var/run/docker.sock \    -e PORT=2375 \
    shipyard/docker-proxy:latest

④、第四步安装Swarm管理节点

#官方文档部署如下，下面的<IP-OF-HOST>替换成自己的实际IP地址。
docker run \
    -ti \
    -d \
    --restart=always \
    --name shipyard-swarm-manager \
    swarm:latest \
    manage --host tcp://0.0.0.0:3375 etcd://<IP-OF-HOST>:4001


#本文的实际环境示例部署如下：
docker run \
    -ti \
    -d \
    --restart=always \
    --name shipyard-swarm-manager \
    swarm:latest \
    manage --host tcp://0.0.0.0:3375 etcd://119.3.220.26:4001

#意思表示：将swarm组件注册到etcd这个注册中心中，而我们这里的etcd注册中心在上一步映射的端口是4001,然后写上自己的实际ip地址即可。

⑤、第五步安装Swarm从节点

docker run \
    -ti \
    -d \
    --restart=always \
    --name shipyard-swarm-agent \
    swarm:latest \
    join --addr 119.3.220.26:2375 etcd://119.3.220.26:4001

#注意:上面有2个地方的ip地址为119.3.220.26,均需要换成你自己实际的ip地址。119.3.220.26是本文使用的ip地址

#这一步骤表示:swarm节点所部署了一个程序,将它加入到swarm集群中,去做本机的容器的管理

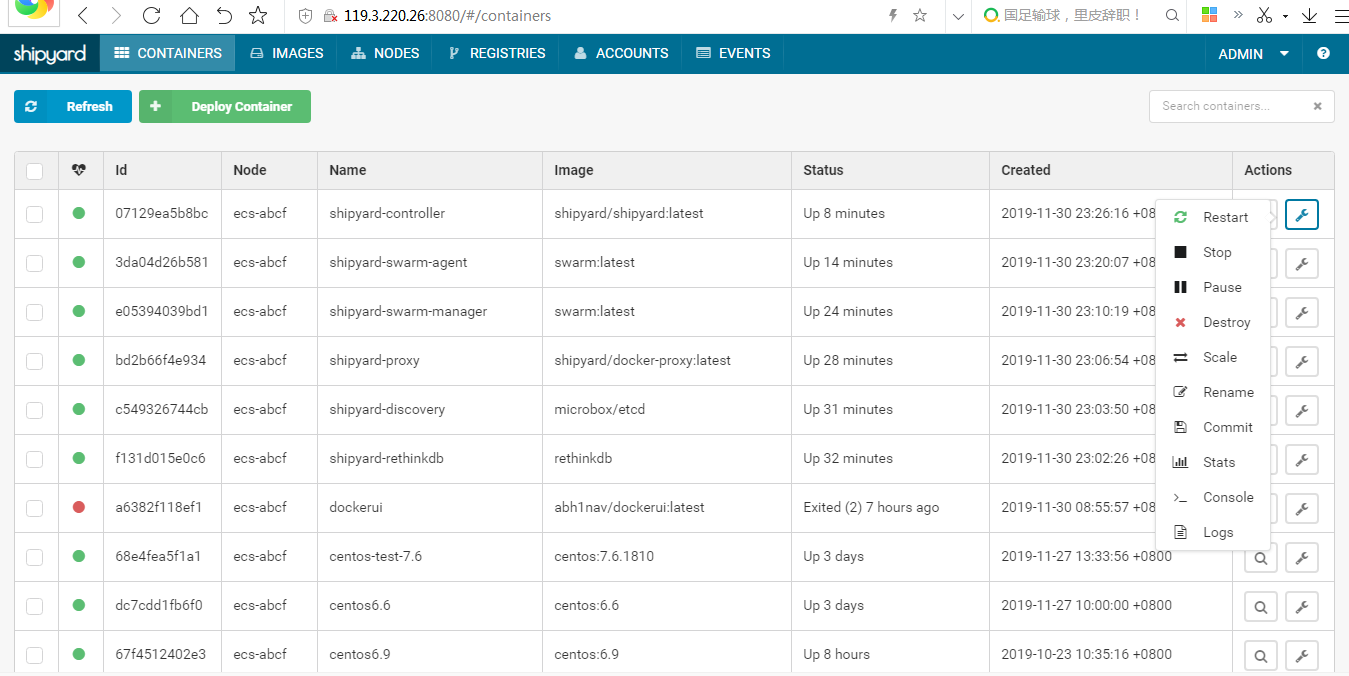

⑥、第六步（最后一步）安装Shipyard管理界面，也就是web版管理docker的UI界面

docker run \
    -ti \
    -d \
    --restart=always \
    --name shipyard-controller \
    --link shipyard-rethinkdb:rethinkdb \
    --link shipyard-swarm-manager:swarm \
    -p 8080:8080 \
    shipyard/shipyard:latest \
    server \
    -d tcp://swarm:3375

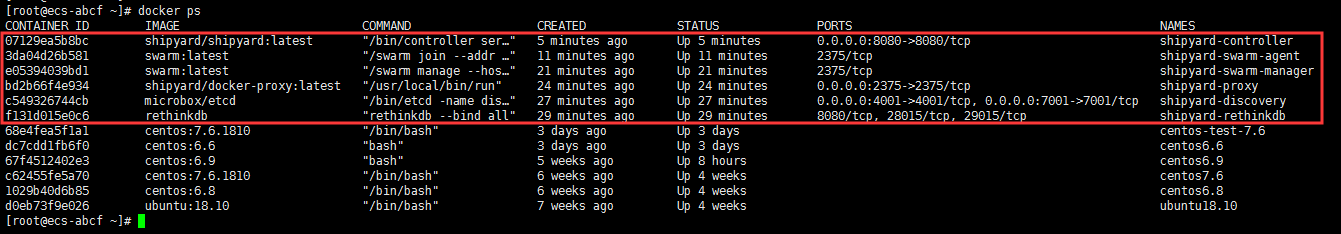

可以使用 docker ps 命令来查看我们的容器是否都安装部署成功，是否都已经在后台运行中了，示例截图如下：
